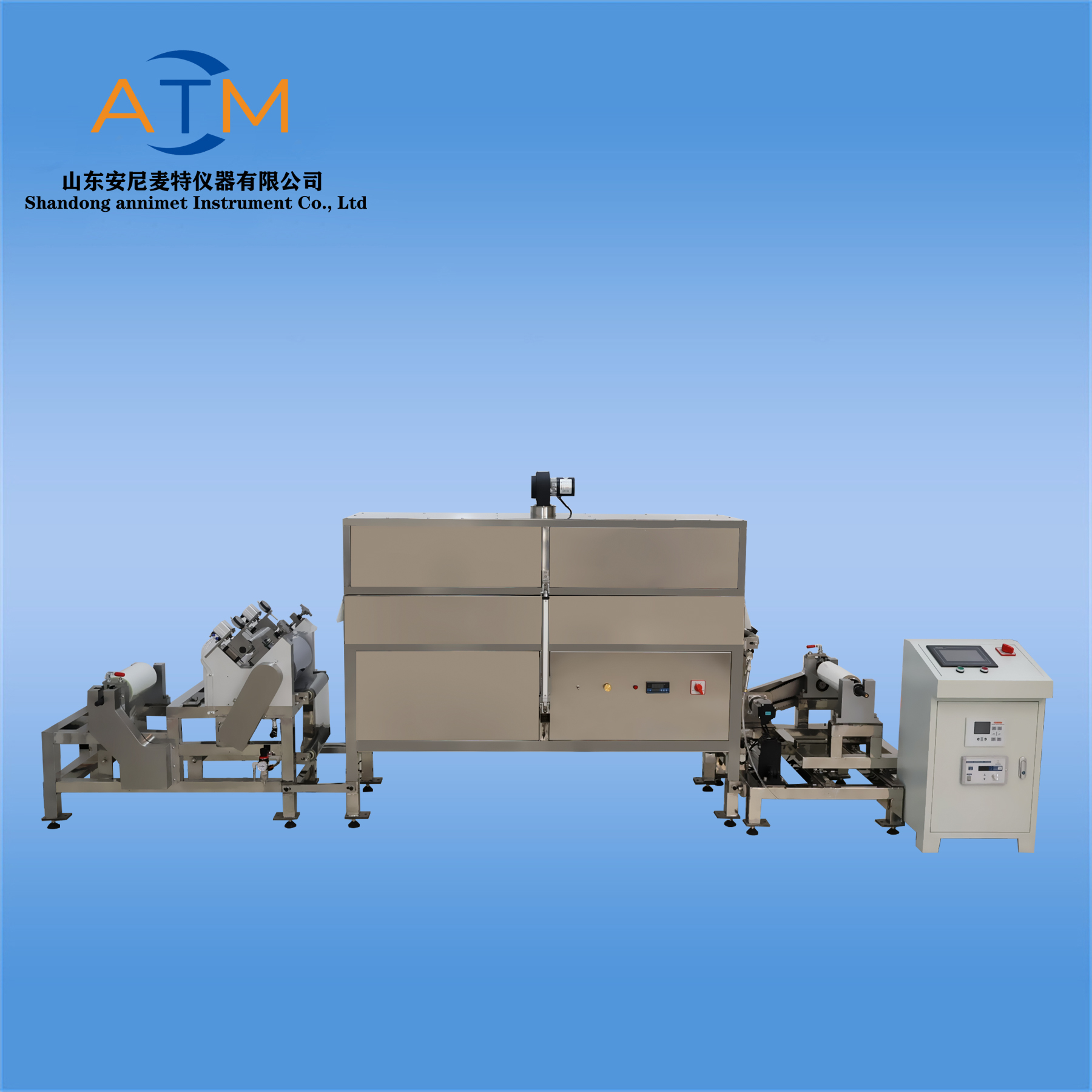

連續式涂布試驗機 小試涂布機

1、 簡介：   本機主要適用于卷筒類基材的涂布(復合)生產

2、 主要原材料：     紙(60~120g/m2)、膜（0.03~0.15mm）

3、   膠水：   水性涂料、溶劑型涂料

4、   涂布方式：   多功能涂布（計量棒涂布/刮刀涂布）

規格與性能

1、 有效涂布寬度：     280mm

2、 輥面寬度：   300mm

3、 機械速度：    2m/min(0.2~2m/min生產速度，視工藝而定其他速度可定做)

4、 放卷直徑：   ≤φ350mm

5、 收卷直徑：   ≤φ350mm

6、 加熱干燥方式：   外置式不銹鋼電熱管加熱，離心風機熱風循環

7、 溫度控制：   30~120℃±2℃

8、 卷取邊緣整齊：     ±2.0mm

9、 裝機總功率：   約6kW(其中電熱所需功率約5kW)   （兩節烘箱）

10、設備外型尺寸：    (長x寬x高) 4500x500x1700mm

主要配備

1、 放卷機組1臺（單工位式）

2、 涂布機組1臺（多功能涂布）

3、 烘干箱2組（烘箱1.5米，2個溫區）

4、 復合牽引機構1組（鋼輥橡膠輥組合式）

5、 收卷機組1臺（單工位中心卷?。?/span>

6、 機架及過渡部分1組

7、 電控制系統1組

放卷機組(共1組)

1、型式：    單工位

2、有效放卷寬度：   300mm

3、有效放卷直徑：   ≤φ350mm

4、放卷軸：      手動機械式/ 3"(Φ76mm)氣脹軸(選配）

5、放卷張力控制： 機械彈簧手動控制/張力自動控制 (韓國PORA： 2.5kgf磁粉制動器、張力控制器)選配

6、機架：    鋁合金型材

涂布機組

1、涂布形式：      多功能涂布（計量棒，涂布刮刀）

2、有效涂布寬度：   280mm

3、逗號輥涂布：     a: 涂布輥： 直徑Φ140mm，輥面320mm，鋼輥鍍硬鉻超精磨加工；輥面跳動不

大于0.003mm

b: 刮刀: 直徑Φ90mm，材料為45#,輥面320mm，表面鍍硬鉻、超精磨加工；輥面全跳動不大于0.003mm

c: 間隙調整：手動精密絲桿及線性導軌斜楔控制膠量,氣動控制快速脫離（選配）

d: 膠槽：攔板式，可手動后前調節，設置30mm厚聚四氟乙烯擋膠板(可調節)

e: 接膠盤： 不銹鋼材料，焊接加工

4、動力：    主動同步，交流變頻控制；0.75KW臺灣減速電機，變頻器為深圳匯川品牌，

5、控制箱：   配有小型控制箱，設有預警及緊急停車按鈕，控制能進行單獨啟動、停止、速度      調節以及涂布所需氣動按鈕

6、排氣罩:涂布部位設置排氣罩裝置 可以直接接管進行廢氣排出

烘干系統

1、型式：   立柱拱橋式；單側氣動頂開式

2、長度：   烘箱：1.5米，2個溫區

3、溫度：   30~120℃±3℃，外置式不銹鋼電熱管加熱，離心風機熱風循環；固態調壓器（可控硅模塊）自動比例控溫

4、保溫：   保溫層填充玻璃纖維厚度60mm

5、導輥：   硬質鋁合金導輥(Φ60mm表面茶色硬化處理HV700)，精磨加工，每溫區3條

6、烘箱：   烘箱內壁及內風箱采用304#不銹鋼材質；熱風循環及冷風口均設置可調擋風板

7、熱風循環：烘箱1臺0.55kW離心風機熱風循環。循環風管與外排氣管均設置風量調節閥板

8、排風:1臺0.2kW離心風機排風(建議安裝在室外)，排風與主機聯動（不開排風主機無法啟動）

收卷機構

1、形式：      單工位中心卷取

2、有效收卷寬度：     300mm

3、有效收卷直徑：    φ350mm

4、收卷軸：      機械手動控制/3"(Φ76mm)自動氣脹軸選配

5、機架與底座：     鋁合金型材

6、動力：   主動同步，交流變頻控制；變頻器為深圳匯川品牌，0.75kW齒輪減速電機（臺灣）手動彈簧張力調節/ 選配磁粉張力控制（PORA磁粉離合器、張力控制器）

機架及過渡部分

1、型式：   立柱拱橋式

2、過渡輥：鋁合金過渡輥Φ60mm，精磨加工，校驗靜平衡；表面茶色硬化處理HV700

3、鋼機架： 空心型鋼及槽鋼

電器控制系統

1、型式：采用集中控制，控制臺1組 （觸摸屏程序控制,設置人機界面）

變頻器為國產；

      氣動元件為臺灣AirTAC品牌；

      低壓電器為國產CHINT品牌；

      電動機為臺灣CPG品牌；

      溫控儀為國產；

      電熱系統國產；

2、涂布頭及調態部位均設有小型控制箱，控制能進行單獨啟動、停止和速度調節，并設有緊急停車按鈕

3、操作說明書

需方自備

1、電、氣源接口各一      2、外排風管道及熱風循環保溫

3、設備內部的最終清洗工程
